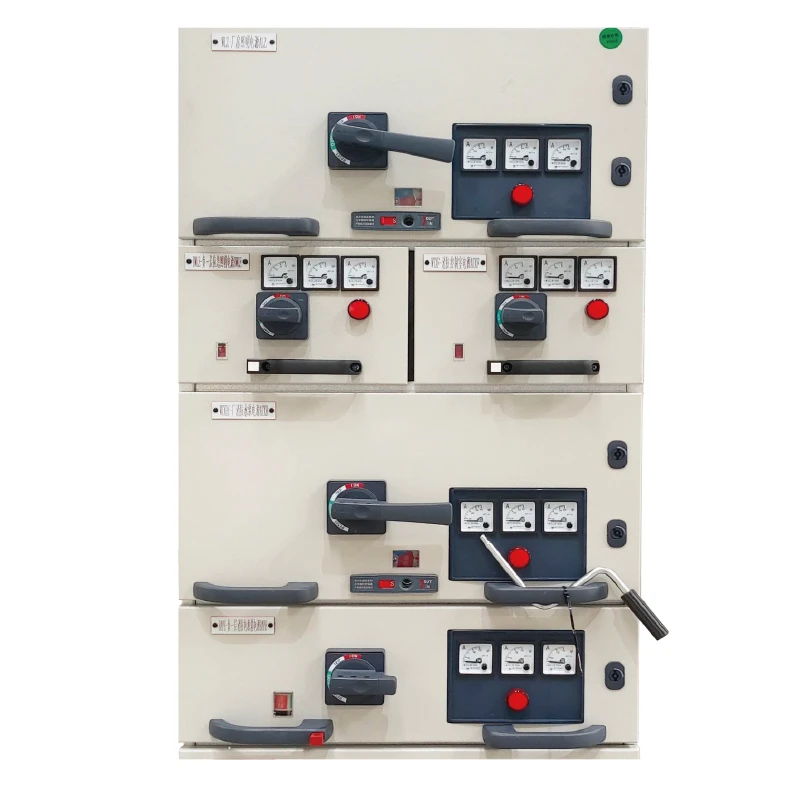

Conjunto de manobra extraível de baixa tensão MNS

É adequado para sistemas de alimentação CA trifásicos de cinco fios com 50 (60) Hz, tensão nominal 400V, 660V, 800V, corrente nominal igual e inferior a 6300A. Pode ser usado em usinas de energia, subestações, empreendimentos industriais e de mineração, hotéis, aeroportos, novos projetos de energia, etc., para geração, transmissão e distribuição de energia, armazenamento de energia e controle de equipamentos elétricos. Também pode ser equipado com um gabinete de compensação de capacitor para compensação de potência reativa para atender aos requisitos de fator de potência da rede elétrica e equipamentos elétricos e atingir o objetivo de economia de energia e redução de consumo. O produto está em conformidade com GB7251.1 "Conjuntos de manobra e controle de baixa tensão" e IEC60439-1 "Conjuntos de manobra e controle de baixa tensão" e outros padrões.

Consulte agora

Produto Recursos e vantagens

Compacto e padronizado

A estrutura compacta economiza espaço no gabinete; toda a série adota um design de padronização unificado.

Modular e flexível

As unidades funcionais são padronizadas e modulares com alta intercambialidade, permitindo combinações flexíveis.

Layout razoável

O layout do circuito de distribuição é razoável com peças de chapa metálica padrão para fácil seleção.

Unidade mista Combinação

O mesmo gabinete pode combinar livremente unidades funcionais fixas e extraíveis.

Alta capacidade de expansão

Forte expansibilidade do sistema, alta confiabilidade de operação e máxima ausência de manutenção.

Unidades de gaveta padrão

As gavetas são dimensionadas em 8E = 200 mm com múltiplas especificações para configuração flexível.

Sistema de intertravamento seguro

A gaveta possui 4 posições de comutação e 3 posições de trabalho com intertravamento mecânico para evitar operação sob tensão.

Gabinete de alta resistência

Feito de aço zincado anticorrosivo de alta resistência com aparência bonita e durável.

Anti-sísmico e robusto

O gabinete atende aos requisitos de resistência sísmica, resistência ao impacto e resistência ao choque.

Compatibilidade universal

Adequado para interruptores e componentes de qualquer marca, modelo e especificação.

Técnico Parâmetros

Artigo	Parâmetro Técnico	Unidade
Tensão operacional nominal	AC400, AC690	V
Tensão nominal de isolamento	AC690, AC1000	V
Corrente nominal do barramento horizontal	1250, 2000, 2500, 3150, 4000, 5000, 6300	Um
Corrente nominal do barramento vertical	2000	Um
Máx. corrente de gaveta	630	Um
Máx. capacidade do motor de controle	320	kW
Frequência nominal	50, 60	hertz
Corrente suportável de pico do barramento horizontal	105, 176, 210	ka
Corrente suportável de curto período do barramento horizontal	50, 80, 100	ka
Corrente suportável de pico do barramento vertical	105	ka
Corrente suportável de curto período do barramento vertical	30, 50	ka
Tensão suportável de frequência de potência nominal	1890	V
Classe IP do shell	IP30, IP40	—
Dimensão do contorno – Largura (W)	600, 800, 1000, 1200	milímetros
Dimensão do contorno – Profundidade (D)	600, 800, 1000, 1200	milímetros
Dimensão do contorno – Altura (H)	2200	milímetros
